面對 PCIe Gen5 / Gen6 及人工智能資料中心頻寬激增與主機板空間受限的挑戰，如何從 SlimSAS 平滑升級至 MCIO（SFF-TA-1016），或透過"混合部署"兼顧現有儲存與新一代加速器高速通道，已成為行業焦點。東莞燁興電子有限公司（Suntecc Technology）推出本指南，旨在為系統架構師與資料中心管理者提供關鍵技術對比、決策要點及升級路線圖。

東莞，2025年9月19日 — 東莞燁興電子有限公司今日於官方網站發佈《MCIO vs SlimSAS 升級指南｜伺服器高速傳輸解決方案》。隨著伺服器平台由 PCIe Gen4 快速演進至 Gen5/Gen6，AI訓練、CXL記憶體擴展及高速NVMe儲存對頻寬、訊號完整性和佈線靈活性的需求急劇攀升；產業正逐步從傳統 SlimSAS（SFF-8654）轉向更高密度、更高速的 MCIO 連接方案。本指南可幫助用戶準確把握技術過渡時機，降低升級風險。

"PCIe 進入 Gen5 後，純PCB長距離走線的成本與訊號完整性風險顯著增加。MCIO 以0.60mm細間距、高密度設計，使我們能夠在有限空間內構建更清潔的高速通道，同時保持與現有 SlimSAS 儲存生態的兼容靈活性。"——東莞燁興電子技術總監表示。

為何當前需評估從 SlimSAS 升級？

• 頻寬世代躍升：從 SAS4 / PCIe Gen4（約16GT/s/24Gb/s）升級至 PCIe Gen5 乃至 Gen6（32GT/s / 64GT/s），傳輸速率倍增，對連接器與線纜損耗預算提出更高要求。
• 密度與氣流優化：0.6mm細間距高密度內部線纜（SlimSAS、MCIO）可在板邊集成更多通道，改善機箱氣流，對高功耗AI伺服器尤為重要。
• 降低總擁有成本（TCO）：採用內部線纜"Fly-Over"方式繞過長PCB走線，可減少昂貴低損耗板材或多級重定時器的使用，優化系統成本與功耗。

SlimSAS（SFF-8654）技術簡介

SlimSAS（含Low Profile版本）是SFF委員會制定的高密度內部儲存/高速訊號連接器，常見4i（x4）與8i（x8）配置，支援SAS4 24Gb/s、PCIe Gen4 16GT/s。其體積小、中心鎖扣設計，適用於主機板至儲存背板、HBA、RAID、DAS等場景，並可透過線纜轉接至SATA、MiniSAS HD、U.2/NVMe等設備，是過渡期的熱門解決方案。Low Profile版本以相同0.6mm間距實現更低高度，部分型號聲稱可延伸至PCIe Gen5。

MCIO（Mini Cool Edge I/O, SFF-TA-1016）技術簡介

MCIO是面向下一代伺服器與資料中心的高密度內部卡緣+線纜互連標準，0.60mm間距、中心鎖扣、支援直立或直角安裝；原生支援PCIe Gen5並具備延伸至Gen6/64Gbps（PAM4）能力。提供38/74/124/148針位等多種規格，以針位數區分而非固定通道；側帶引腳可轉為高速差分對，支援x4、x8、x16甚至更高通道擴展。憑藉高頻環境下的優異可擴展性和長距離線纜選擇，MCIO正快速普及於AI/HPC伺服器、CXL記憶體擴展、網絡與儲存應用。

市場應用實例

• 多GPU AI伺服器：ASRock Rack 6U8X-EGS2 H200 NVIDIA HGX H200系統主機板尾緣部署大量MCIO連接器，多達20組PCIe Gen5 MCIO端口用於模組互連，顯示高密度GPU平台全面採用MCIO。
• FPGA/CXL原型開發：Intel Agilex FPGA I系列開發套件通過兩個74針MCIO連接外部主機或定制子卡，體現MCIO在原型設計與記憶體擴展場景的實際應用。

MCIO vs SlimSAS：工程要點速查表

升級實務建議（3+1步驟）

1. 確定目標速率/世代：若短期需PCIe Gen5或規劃Gen6/PAM4，優先部署MCIO主幹；純儲存且維持Gen4可保留SlimSAS。
2. 評估通道密度與板邊空間：超過x8或多接口聚合（AI加速、CXL、NVMe擴展）時，選用74/124針MCIO減少連接器數量；純儲存背板用SlimSAS 4i/8i更經濟。
3. 混合轉接過渡：利用SlimSAS↔SATA、SlimSAS↔U.2、MCIO↔U.3/EDSFF等線纜保留現有資產，逐步轉換高速區段。+1. 預留OCP DC-MHS/M-XIO支援：若產品路線朝向模組化伺服器，考慮採用基於MCIO的M-XIO（集成高速+電源）進行長期佈局。

未來展望：OCP DC-MHS 與 M-XIO

OCP資料中心模組化硬件系統（DC-MHS）致力於提升部署效率；M-XIO基於MCIO並符合SFF-TA-1033與OCP DC-MHS規範，可在單一0.6mm接口中整合高速訊號與高功率引腳，支援PCIe Gen5/Gen6，為模組化設計提供未來保障。

總結

SlimSAS在現有SAS/PCIe Gen4儲存架構中仍具成本與兼容優勢；但當系統邁向高於x8的通道密度、PCIe Gen5/Gen6、AI加速與CXL擴展時，MCIO憑藉更高資料率、可擴展針位與飛越佈線能力，正成為資料中心新主幹。若您正在規劃下一代伺服器或儲存平台，歡迎聯繫東莞燁興電子獲取評估套件、線纜樣品與設計整合支援。

地址：廣東省東莞市橫瀝鎮三江工業區第130號

PCIe Gen5高速互連解決方案：東莞燁興電子以創新MCIO線材賦能下一代數據中心

隨著人工智能、高性能計算和雲服務的飛速發展，數據中心對數據傳輸帶寬與效率的要求日益嚴苛。PCI Express® Gen5技術以​​每通道32 GT/s​​的傳輸速率（相比PCIe Gen4帶寬翻倍）成為新一代基礎設施的核心引擎，而​​MCIO​​（Mini Cool Edge IO）連接器作為其關鍵物理層解決方案，正重新定義高速互連的標準。東莞燁興電子有限公司（Dongguan Suntecc Technology Co., Ltd.）憑藉深耕高速線材領域的經驗，推出高性能MCIO線纜組件，為全球客戶提供可靠、高效的PCIe Gen5互連解決方案。

PCIe Gen5技術優勢：性能與效率的雙重飛躍

PCIe Gen5不僅實現了帶寬的跨越式提升（x16通道雙向帶寬高達128 GB/s），更通過以下特性賦能現代計算場景：

• ​​低延遲與高能效​​：優化協議棧與編碼方案，降低數據傳輸延遲，提升單位功耗下的傳輸效率。
• ​​後向兼容性​​：支持與PCIe Gen4/Gen3設備的無縫集成，保護現有投資。
• ​​靈活拓撲​​：支持多通道配置（x1/x4/x8/x16），適配不同應用場景的帶寬需求。

MCIO連接器：高速互連的物理層核心

MCIO（Mini Cool Edge IO）是基於SFF-TA-1016標準的高密度連接器系統，專為PCIe Gen5/Gen6、CXL及UCIe等協議設計。其核心優勢包括：

• ​​高密度布局​​：端子間距僅0.60mm，在緊湊空間內支持最多x16通道的PCIe 5.0鏈路，顯著提升設備接口效率。
• ​​卓越信號完整性​​：通過優化阻抗匹配（100Ω差分阻抗）、抑制諧振和降低串擾，支持32 GT/s NRZ信號及64 GT/s PAM4信號傳輸，確保數據可靠性。
• ​​熱管理與EMI性能​​：低背設計（"Cool Edge"）優化散熱風道，屏蔽結構減少電磁干擾，適應高密度伺服器環境。
• ​​布局靈活性​​：提供直頭、彎頭、側出等多種出線方向，適配不同空間約束與布線需求。

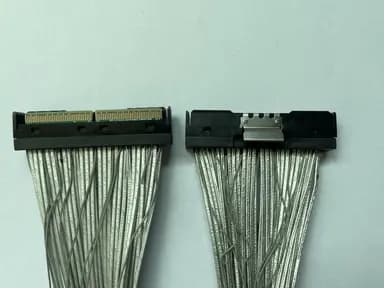

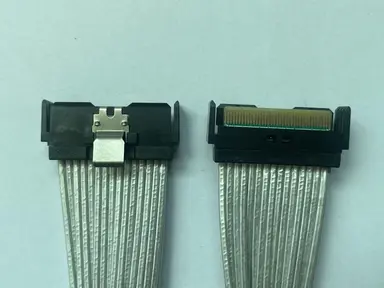

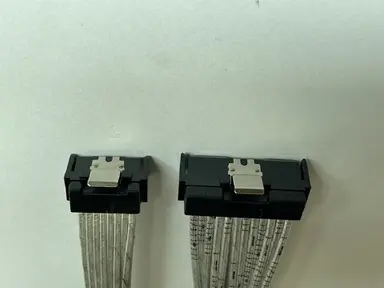

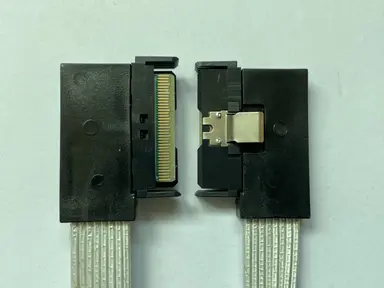

東莞燁興電子的MCIO線材解決方案

東莞燁興電子基於自主技術，推出全系列MCIO線纜組件，其特點包括：

• ​​高性能材料​​：採用30 AWG屏蔽線材、鍍金觸點及耐高溫絕緣材料，確保高頻信號下的低插損與長壽命。
• ​​定制化設計​​：支持MCIO-to-MCIO、MCIO-to-SlimSAS、MCIO-to-EDSFF等多種介面組合，滿足主機板-SSD背板、CPU-GPU、CPU-CXL記憶體擴展等連接場景。
• ​​嚴格質量控制​​：通過阻抗一致性測試、眼圖分析及熱插拔耐久性驗證，符合PCI-SIG Rev6.0標準，保障系統穩定性。

應用場景：賦能AI、數據中心與高性能計算

1. ​​AI訓練集群​​：PCIe Gen5與MCIO線材為萬卡級GPU集群提供高帶寬互聯，減少數據交換瓶頸，提升訓練效率。
2. ​​雲伺服器與存儲​​：支持NVMe SSD陣列與CPU/加速卡之間的高速連接，實現低延遲數據訪問。
3. ​​異構計算架構​​：通過CXL協議連接記憶體擴展設備，提升資源利用率，支持記憶體池化與共享。

總結：邁向未來數據生態的战略選擇

PCIe Gen5與MCIO技術的結合，為下一代數據中心提供了基礎性互聯解決方案。東莞燁興電子透過創新線材設計與製造工藝，幫助客戶應對高速信號傳輸的挑戰，構建高效、可靠的計算基礎設施。隨著PCIe Gen6標準的演進，公司將持續投入研發，為全球數位化進程提供核心連接組件。

❓ 什麼是PCIe 5.0 x16 riser cable？

一條 PCIe riser cable 就是把主板上的 PCIe 插槽「延長」出來，讓顯卡可以放在不同位置或直立展示的延長線。PCIe 5.0 x16 表示這種線設計支援 PCIe 第五代（PCIe Gen5）、x16 通道的速率/引腳配置。

🔌 PCIe 5.0 x16 Riser Cable（轉接延長線）的兼容性如何，可以用 PCIe 5.0 Riser 搭配 PCIe 4.0 显卡嗎？

PCIe 5.0 x16 Riser Cable的兼容性需要注意以下幾點：

• ​​物理介面與協議兼容​​：PCIe 5.0標準本身具有​​向下兼容性​​。這意味著PCIe 5.0的轉接線通常可以用於PCIe 4.0或更早版本的設備，但設備的速度會受到其自身PCIe版本的限制。
• ​​主機板與設備支援​​：使用PCIe 5.0 x16 Riser Cable的前提是您的主機板和需要連接的設備（如顯示卡）​​都必須支援PCIe 5.0​​。目前並非所有主機板和設備都支援PCIe 5.0。
• ​​信號完整性挑戰​​：PCIe 5.0的高速率對信號完整性要求極高。劣質或過長的轉接延長線可能導致​​信號衰減​​、​​資料錯誤​​，甚至​​設備無法識別​​或​​性能下降​​。因此，選擇高質量的線纜非常重要。我們自設計多款高屏蔽線材和PCB，都通過嚴格信號完整性測試，符合PCI-SIG規範標準。
• ​​潛在問題​​：有報導稱，某些顯示卡（如NVIDIA RTX 5090）在使用PCIe轉接卡或延長線時​​可能會出現相容性問題​​，例如遊戲報錯或系統藍屏。如果你想保證 Gen5 帶寬與穩定性，應使用明確標註支援 PCIe 5.0 的 Riser。某些主機板或 BIOS/晶片組在實際 Gen5 支持上也有差異，可能影響最終效果。我們可根據不同平台的使用場景定制設計PCB線路和線材規格以滿足各平台使用。

⚡ 使用PCIe 5.0 x16 Riser Cable是否會帶來性能損失？

在理想情況下，使用一款​​高質量​​且​​設計良好​​的PCIe 5.0 x16 Riser Cable​​不應造成明顯的性能損失​​。

然而，如果轉接線的質量較差、長度過長或屏蔽不佳，就可能會引入​​信號完整性​​問題，從而導致性能下降或不穩定。遊戲玩家DIY性能損失的風險更多來自於線纜本身的質量，而非協議降級。我們自設計多款高屏蔽線材和PCB，都通過嚴格信號完整性測試，符合PCI-SIG規範標準。為遊戲玩家和專業用戶的需求保駕護航。

💡 如何選購PCIe 5.0 x16 Riser Cable？

選購時，可以關注以下幾點：

1. ​​確認需求​​：首先明確您的主機板和設備是否支援PCIe 5.0。
2. ​​選擇可靠品牌和型號​​：優先選擇口碑好、有專業技術背景的品牌。例如，我們公司開發的PCIe Gen5 x16延長線（長度和線材規格可靈活定制）被提及能提供非常好的信號質量。另有測試表明，採用​​PCIe x16全長插槽​​的轉接卡在穩定性和相容性上可能表現更好。
3. ​​關注做工與散熱​​：優質的轉接線通常會採用​​良好的屏蔽層​​以減少電磁干擾（我們使用自設計高屏蔽線材，並通過嚴格的信號完整性測試），並且對於M.2轉接卡等設備，​​金屬散熱片​​有助於確保高速固態硬碟低溫穩定運行。
4. ​​注意長度​​：在滿足安裝需求的前提下，​​盡量選擇較短的長度​​，因為更長的線纜通常意味著更大的信號衰減風險。

🤔 除了顯示卡，PCIe 5.0 Riser Cable還能用於其他設備嗎？

是的，PCIe 5.0 Riser Cable並不僅限於顯示卡。它還可以用於其他需要PCIe 5.0高速連接的設備，例如：

• ​​高性能PCIe 5.0 NVMe SSD​​：通過轉接卡將SSD安裝到更靈活的位置。
• ​​高速網絡適配器​​：如萬兆網卡或InfiniBand卡。
• ​​專業的採集卡、計算卡​​等其他需要高帶寬的擴展設備。

❓ Riser線能做多長？長度會影響嗎？

理論上越短越好（信號完整性較容易維持）。Gen5 對信號與串擾容忍度較低，所以長度、屏蔽、線材與接頭設計都會顯著影響可用性。我們會提供不同長度（例如 50–300mm），超長線定制可諮詢我們進行可行性方案設計。
