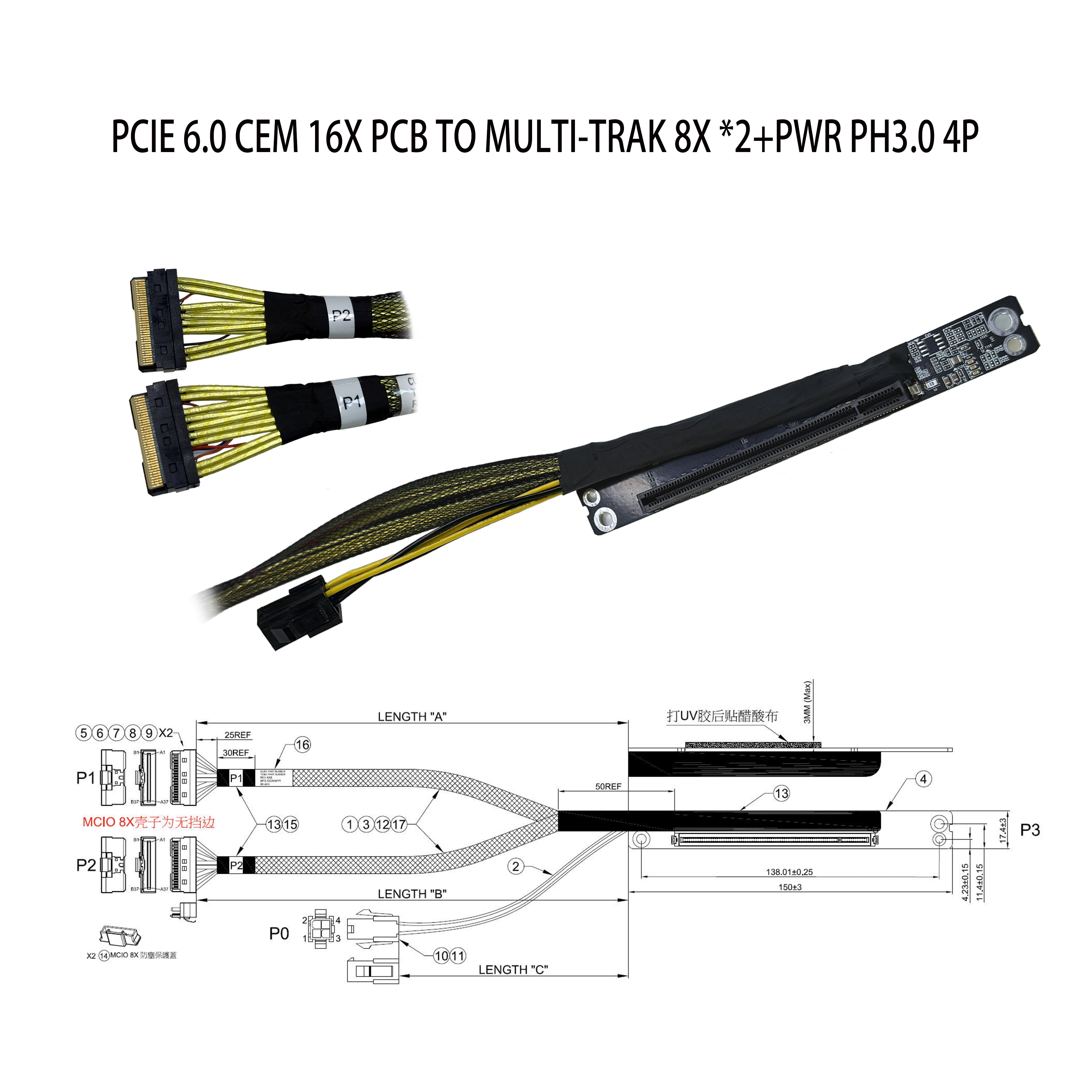

PCIE 6.0 CEM 16X PCB TO MULTI-TRAK 8X *2+PWR PH3.0 4P
这款 PCIe 6.0 CEM 16X 转接线专为服务器和高性能计算系统设计，将单个 CEM 16X 接口分拆为两个 Multi-Trak 8X 通道，并集成 PH3.0 4P 电源接口。PCB 板内置 12V 转 3.3V 稳压电路，无需另外外接 3.3V 电源，仅需通过 PH3.0 4P 接口接入 12V 即可为下游设备提供稳定的 3.3V 电压输出，简化系统布线，提升信号完整性。
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | PCIe 6.0 CEM 16X to Multi-Trak 8X×2 + PH3.0 4P |
| PCIe 规格 | PCIe 6.0 / Gen6 |
| 接口类型 | CEM 16X (Host) → Multi-Trak 8X ×2 (Device) |
| 电源接口 | PH3.0 4P |
| 电压转换 | 外接 12V → 板载输出 3.3V (无需额外 3.3V 输入) |
| 信号速率 | 64 GT/s (PAM4) |
| 阻抗控制 | 85Ω ±5% (差分对) |
| 线缆长度 | 可定制 (常规 150mm / 200mm / 300mm) |
| 适用场景 | 服务器、GPU 加速卡、AI 推理卡、存储扩展等 |
| 特性 | 说明 |
|---|---|
| 信号完整性 | 差分对阻抗控制 85Ω±5%，支持 PAM4 调制，确保 64 GT/s 信号传输质量 |
| 电源管理 | 板载 12V→3.3V DC-DC 转换电路，无需额外 3.3V 输入，为紧凑型机箱节省空间 |
| 连接器兼容性 | CEM 标准接口，兼容主流主板插槽，支持 PCIe 5.0/4.0/3.0 向下兼容 |
| PCB 设计 | 多层 PCB 板设计，优化电源路径和信号路径隔离 |
可根据要求定制，以适应特定应用
由 TC&C 团队设计制作，符合国际环保标准，采用优质线缆确保高性能。
